設備總體布局為龍門式結構。采用固定式工作臺，工作臺面為T型槽形式，移動橫梁沿左右床身導軌作水平縱向X軸移動；銑頭滑枕既可以隨滑鞍沿橫梁導軌做水平橫向Y軸移動，也可沿滑鞍導軌做垂直Z軸升降運動。

　　設備總體結構：采用國際流行的鑄件和焊接結構件最優組合，以適應高速龍門銑床的運動特點，左右床身、固定工作臺采用高強度鑄鐵材料，具有良好的減震性能。移動橫梁、滑鞍和滑枕為焊接件。本機床是一臺橋式高速龍門加工中心，是一臺高效多功能大型數控機床，能在一次裝夾過程中完成銑、鉆、鉸、锪、攻絲及鏜孔等各種工序的加工。

　　機床X、Y、Z軸采用滾動導軌結構，機床X軸采用了采用雙電機電氣消隙技術，橫梁采用了反變形技術保證機床加工時Y軸直線度。

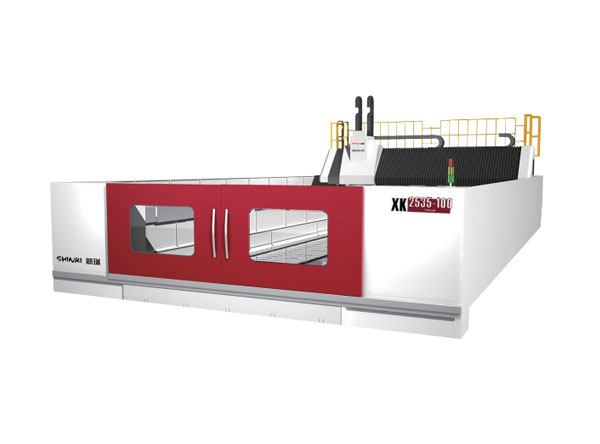

XK25系列橋式龍門鏜銑床/五軸加工中心
